Возможные дефекты покрытий и их устранение
В данной статье мы рассмотрим наиболее встречающиеся виды дефектов и способы их устранения. Сразу хотим обратить внимание, на то что, дефекты отделки могут возникать при совокупности различных факторов, к наиболее частым факторам мы можем отнести следующие: особенности использование материала (МДФ, Массив, Шпон и т.д.), особенности использования ЛКМ, погодные условия, настройки оборудования, режимы технологического процесса, человеческий фактор.
Стоит учесть, что те или иные дефекты отделки могут встречаться единично на отдельных изделиях и не повторится. Если дефект появляется постоянно, то он становится систематическим и требует корректировки технологии. Ниже мы рассмотрим систематические наиболее популярные дефекты и способы их устранения.
Отслоение покрытия
Фото использовано в качестве иллюстрации
Данный дефект указывает на плохую адгезию лакокрасочного покрытия. Адгезия определяет качество сцепления лакокрасочной пленки с поверхностью.
Причины появления дефекта:
плохо подготовлена поверхность под покрытие, не удалена пыль, жир, остатки старого покрытия, загрязнения;
недостаточная шлифовка или неправильный выбор абразива и материалов для шлифовки; слишком мелкий абразив повышает риск возникновения проблем адгезии;
слишком большой интервал времени между шлифованием и нанесением отделочного материала;
выбран неправильный отвердитель;
неверная дозировка отвердителя.
Способы устранения:
Для устранения дефекта необходимо удалить часть покрытия, а при необходимости все нанесенное покрытие.
правильный выбор шлифовального материала, проверка шлифовального оборудования;
шлифование деталей непосредственно перед нанесением отделочного материала;
использование свежей рабочей смеси;
верная дозировка отвердителя в рабочей смеси.
Пузырьки на поверхности
Фото использовано в качестве иллюстрации

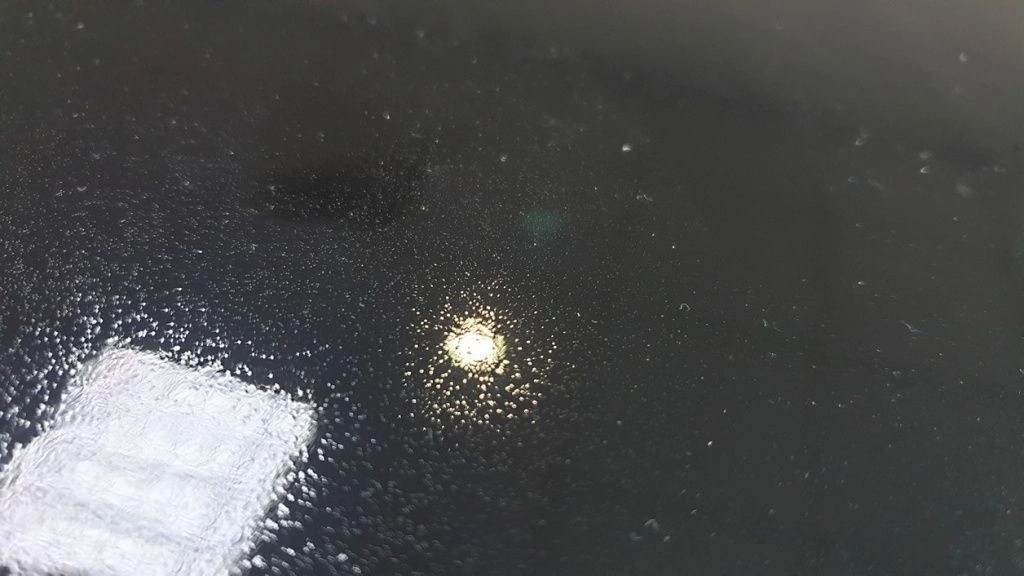

Появление мелких пузырьков в лакокрасочном покрытии вызвано выходом паров после того, как отвердился материал (образовалась плёнка). Также причиной образования пузырьков может послужить и несовместимость между различными нанесенными продуктами или несовместимость наносимого материала с некоторыми веществами окрашиваемой поверхности.
Причины возникновения дефекта:
несовместимость между разными нанесёнными продуктами или несовместимость лакокрасочного материала с конкретными веществами, содержащимися в древесине;
взаимодействие отвердителя в полиуретановом покрытии с влагой. Эта влага может находиться как на поверхности древесины (слишком высокая влажность), так и в подаваемом в распылитель воздухе;
повышенная температура в начальный период сушки, вызывающая быстрое высыхание верхнего слоя ЛКМ при интенсивном испарении из нижележащего слоя;
сквозняки в помещении могут вызывать опережающее отверждение поверхностного слоя;
излишне толстый слой лакокрасочного материала, при котором растворитель из нижних слоёв не успевает выйти на поверхность;
срок жизни лакокрасочного материала на исходе.
Способы устранения:
придерживайтесь рекомендованному весу мокрого слоя, следите за временем жизни рабочей смеси и температурой воздуха;
при окраске пористых пород древесины в первый слой добавляйте большее количество растворителя или более медленный растворитель. Окрашиваемая поверхность и ЛКМ должны иметь комнатную температуру;
проверить систему подачи воздуха на наличие масла, воды и произвести очистку;
после обнаружения пузырьков на покрытии следует зашлифовать покрытие до полного удаления следов пузырьков. Перед нанесением повторного финишного покрытия, при необходимости нанести грунт-выравниватель.
Подтеки
Фото использовано в качестве иллюстрации

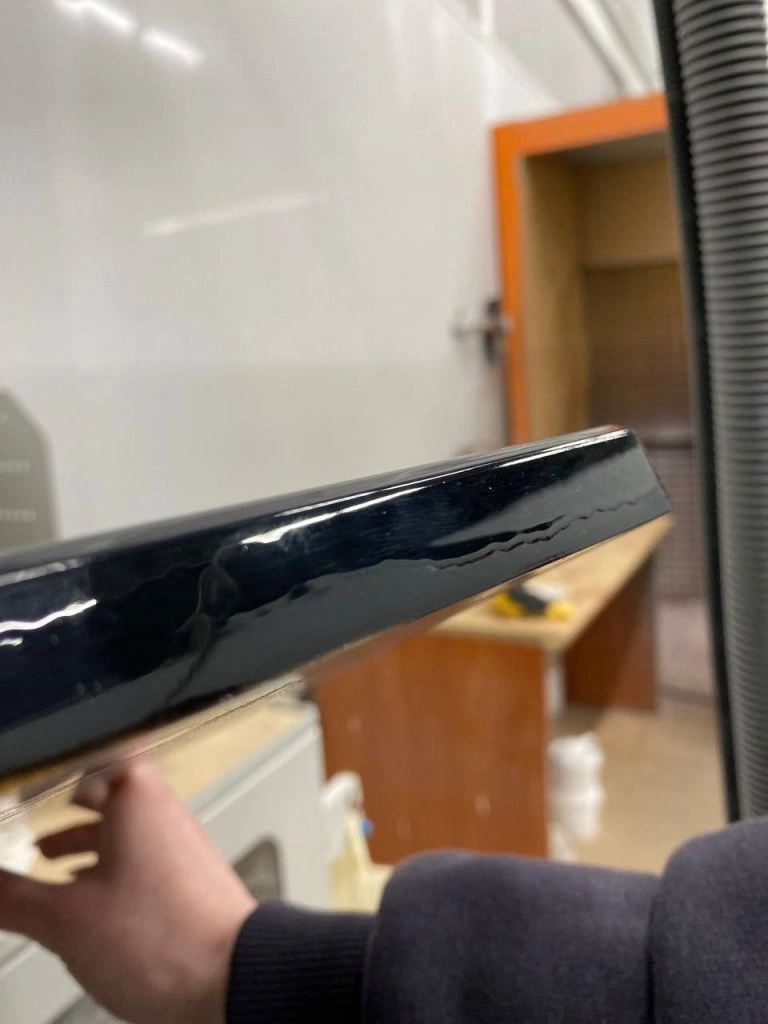

Подтёки формируются из-за неравномерной толщины слоя покрытия в некоторых местах, чаще всего на вертикальных поверхностях. В результате чего ещё отвержденный лакокрасочный материал начинает стекать, концентрация краски на таком участке большая.
Причины возникновения дефекта:
нанесён слишком толстый лакокрасочный слой;
в содержании ЛКМ переизбыток растворителя;
нанесение ЛКМ способ распыления выполняется со слишком близкого расстояния;
материал наносится неравномерно, в результате чего образуются локальные скопления;
не верная настройки краскопульта.
Способы устранения:
проверить систему подачи воздуха на наличие масла, воды и произвести очистку;
локальные подтёки можно убрать с помощью шлифования или полирования;
крупные подтёки необходимо зашлифовать после отверждения и покрыть поверхность вновь;
При необходимости удаления подтёков механическим способ есть специальный инструмент, который имеет разные названия - мини напильник, микрорезак, каттер, нож, рубанок. Назначение у всех инструментов схожее - это удаление подтёков, но не только их, а ещё включений, пыли.
Трещины
Фото использовано в качестве иллюстрации

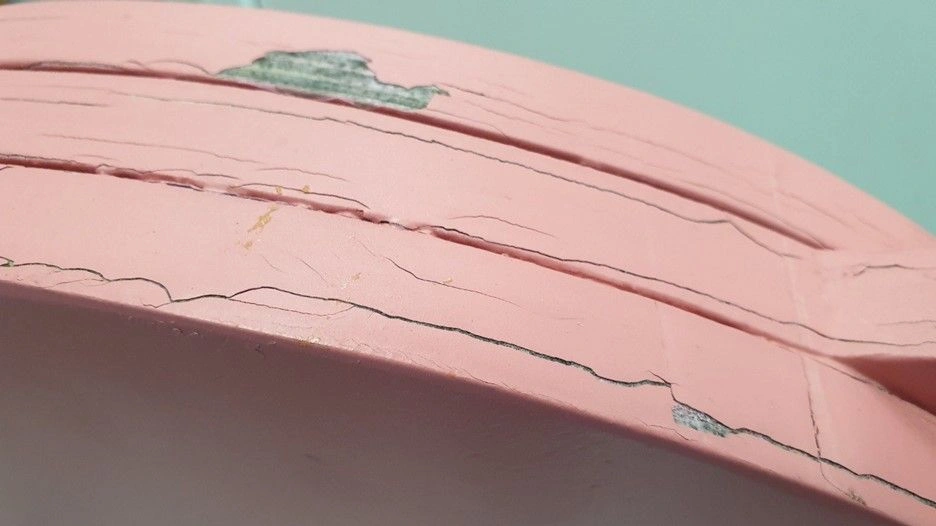

Дефект, который проявляется спустя некоторое время на окрашенной поверхности. Трещины небольшой толщины, но с течением времени они расширяются и проникают вглубь покрытия.
Причины возникновения дефекта:
малая адгезионная способность у ЛКМ;
использование ЛКМ с истёкшей жизнеспособностью;
слишком высокая температура на рабочем месте, в этом случае усадочные напряжения в слишком быстро засохшем слишком толстом слое могут вызвать растрескивание;
содержание отвердителя в ЛКМ превышает норму;
недостаточно хорошо подготовлена поверхность перед нанесением материала;
финишное покрытие наносилось на поверхность, которая уже была покрыта трещинами;
финишное покрытие нанесено слишком толстым слоем.
Способы устранения:
убрать дефектное покрытие с помощью шлифования до его основания;
нанести грунт перед обновлением покрытия.
Шагрень (апельсиновая корка)
Фото использовано в качестве иллюстрации
Дефект апельсиновой корки при окрашивании поверхности имеет два вида: хаотично разбросанные впадины и выпуклости разных размеров, неравномерно распределённые по поверхности более одинаковые впадины.
Причины возникновения дефекта:
нанесен слишком тонкий слой лакокрасочного покрытия;
недостаточная тонкость распыления;
добавлено в содержание ЛКМ малое количество разбавителя, либо быстрое его испарение;
при нанесении способом распыления может вызывать осушение наносимого лакокрасочного материала;
повышенная скорость действия для данной температуры разбавителя.
Способы устранения:
небольшой дефект шагрени можно устранить при помощи полировки;
при существенном дефекте необходимо зашлифовать окрашенную поверхность и нанести покрытие заново;
заменить разбавитель на более подходящий с меньшей скоростью действия;
наносить более плотный слой ЛКМ.
Кратеры
Фото использовано в качестве иллюстрации

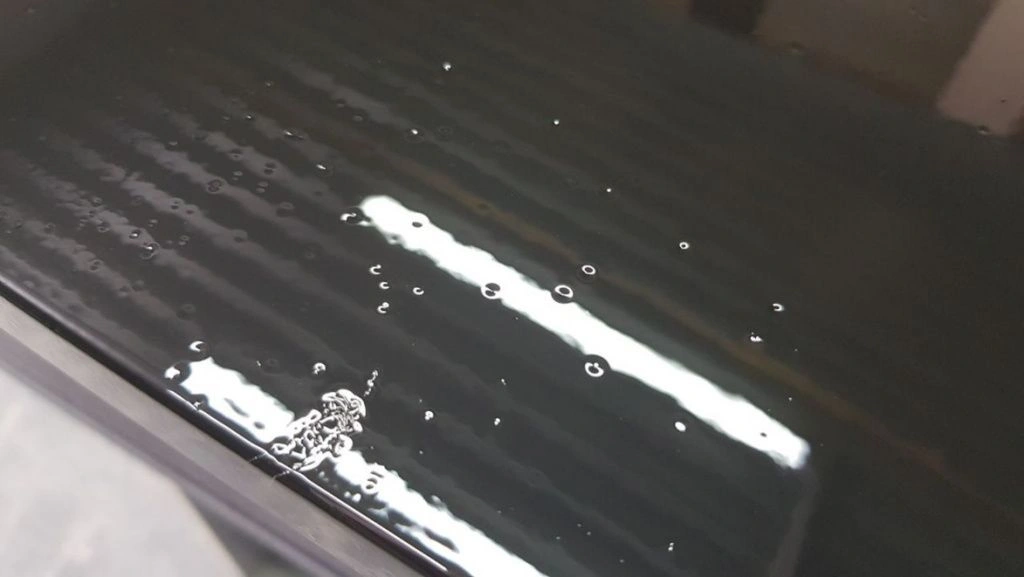

Кратеры образуются после нанесения лакокрасочного материала или во время сушки материал сходит с некоторых точек, образуя кратеры - неокрашенные пятна. В центре дефектов находятся обычно включения, способные отталкивать лакокрасочный материал.
Причины возникновения дефекта:
шлифование и очищение поверхности забитыми абразивами;
большой интервал времени между шлифованием и нанесением отделочного материала (не более 4 часов);
слишком большой интервал времени между шлифованием и нанесением отделочного материала;
нанесение покрытия вблизи покрасочного участка источника силиконовых, маслянистых или восковых загрязнений.
Способы устранения:
следует тщательно подготовить, обезжирить и зашлифовать поверхность;
наносить тонкий слой на окрашиваемую поверхность;
время высыхания должно быть оптимально выдержано, чтобы внутренние слои успевали высыхать.
Для предотвращения дефекта следует тщательно обезжирить и зашлифовать поверхность. Нанести тонкий слой, а затем все последующие слои, согласно рекомендациям. Дать время высохнуть поверхности между слоями.
Морщинистость
Фото использовано в качестве иллюстрации

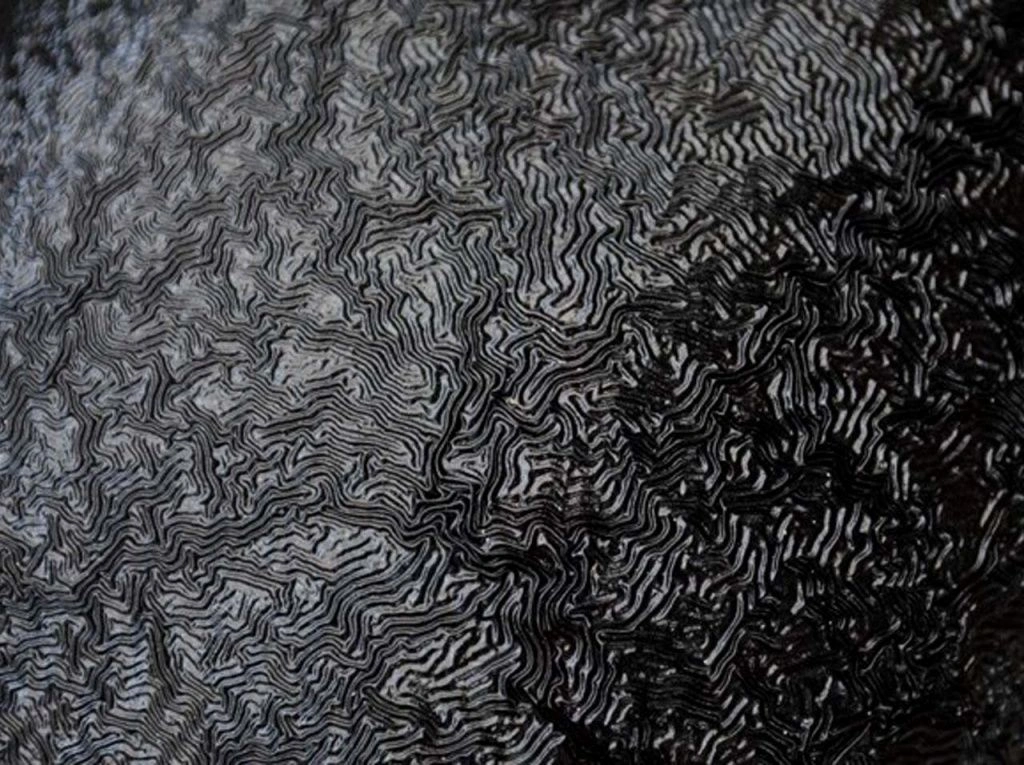

Недостаток покрытия представляет собой искривления, съёживания, складки и неровности на покрытии, которые идентичны морщинам на коже.
Причины возникновения дефекта:
недостаточно высокая или низкая рабочая вязкость лакокрасочного материала;
неверно подобранный растворитель для данного типа лакокрасочного материала;
технология окрашивания подобрана неправильно, режим отверждения лакокрасочного покрытия нарушен;
неподходящие параметры окружающей среды при нанесении ЛКМ;
несовместимость между разными нанесёнными продуктами или несовместимость лакокрасочного материала с конкретными веществами, содержащихся в древесине;
излишне толстый слой лакокрасочного покрытия, при котором нижний слой высыхает быстрее, чем верхний;
поверхность недостаточно хорошо подготовлена под нанесение ЛКМ.
Способы устранения:
подготовить поверхность непосредственно перед нанесением покрытия;
отшлифовать поверхность от старого покрытия до основания;
выбрать верную технологию нанесения ЛКМ;
соблюдать нужные параметры окружающей среды помещения при нанесении покрытия.
