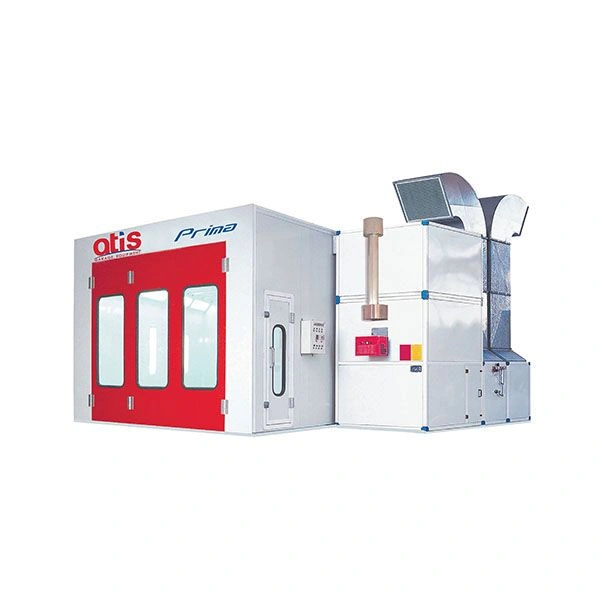

Окрасочно-сушильная камера Atis Prima.

Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием. Камера оборудована распашными трехстворчатыми воротами. Имеется боковая дверь для персонала.

Модель ОСК PRIMA


Технические характеристики:

Размеры:

Наружные: длина: 7,0 м, ширина: 4,0 м, высота: 3,2 м + агрегатная группа 1,5 м;

Внутренние: длина: 6,9 м, ширина: 3,9 м, высота: 2,7 м.

Количество аварийных дверей для персонала (0,8м х 2м): 1.

Освещение LED (светодиодное). Освещенность: 1300

Верхний уровень – 40 лампы по 18Вт.

Нижний уровень (Вертикальный)– 16 ламп по 18Вт.

Металлическое основание: Высота 30 см. Полнорешетчатый пол.

Максимальная нагрузка – 600 кг на точку опоры.

Главная дверь трехстворчатая: ширина х высота - 3 м х 2,7 м.

Воздушный поток (вентиляция):

- воздухообмен, мотор - 24 000 м³ /час;
- частота циркуляции воздуха - 260-272;
- скорость воздуха - 0,3 - 0,35 м/сек.

Вентиляционные агрегаты:

- приточный вентилятор мощность - 7,5 кВт;
- вытяжной вентилятор мощность -  5,5 кВт.

Приточная фильтрация:

- предварительный фильтр - 85%;
- потолочный фильтр - 98%.

Вытяжная фильтрация:

- напольный фильтр - 95%.

Тепловая мощность - 202 кВт
Система обогрева с теплообменником из нержавеющей стали,  оснащенная дизельной  горелкой RIELLO (Италия).

Электропитание горелки: 220В, 50Гц.

Теплопроизводительность горелки: Мкал/ч 173,7. КПД 86%. Рабочая температура 0-40°С.

Время нагрева температуры сушки в цикле составляет 5-8 минут. Топливный бак в комплекте.

Температура (Термостат безопасности и температурный датчик): температурные режимы камеры цикл покраски –20 °С; цикл сушки – 60°/ 80°С.

Две системы автоматической рециркуляции с мультидемпферами.

Воздуховоды:

Вытяжной, мм - 740 х 740;
Приточный, мм - 950 х 500;
Дымоход (от горелки), мм - 200.

Питание: электрическая трехфазная сеть напряжением 380 В, не более 16 кВт, 50Гц.

Пульт управления: контроль всех режимов, индикаторы выполнения всех режимов, контроль температуры, сигнализаторы аварийных режимов. Таймер. Предохранительный датчик горелки.

Режимы работы: режим окраски, режим сушки, режим охлаждения, продувка.

Гарантия: 36 месяцев.
