Фотографии портала ДО и ПОСЛЕ реставрации

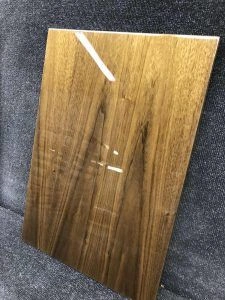

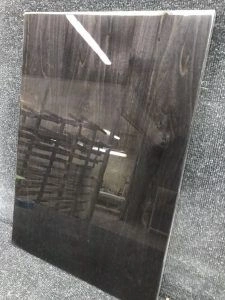

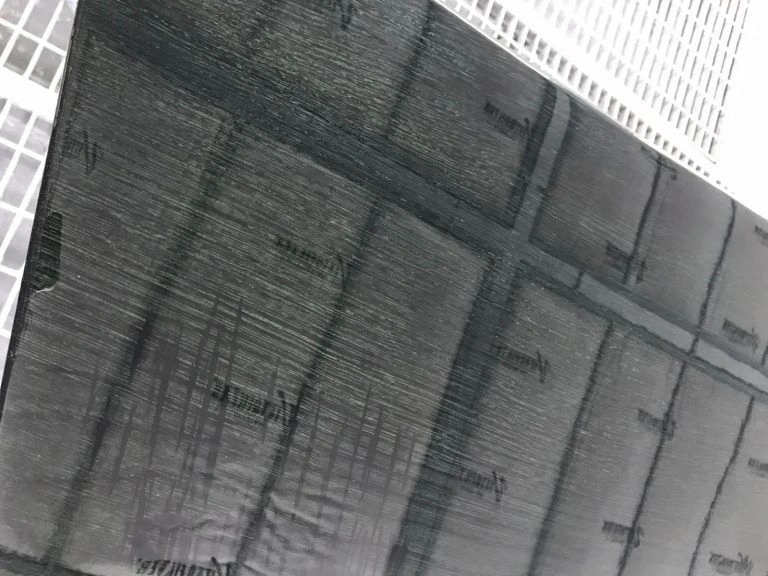

Технологический процесс получения прозрачной закрытопористой глянцевой отделки на фасаде, облицованном строганым шпоном, включает следующие операции:
Ключевые моменты
Как правило, используется абразив Р180 с зерном оксида алюминия.
Ключевые моменты
Например, Sayerlack XM8000/XXДалее происходит сушка морилки. Время сушки зависит от типа разбавителя, использованного в рабочем растворе морилки, обычно — до 30 мин.
Ключевые моменты
Данный грунт необходим для изоляции морилки от полиэфирного грунта, который может оказывать химическое воздействие на пигменты, изменяя их цвет. В качестве грунта-изолянта может использоваться TR 5008/00 (при его отсутствии — TU0020/00).Сушка грунта-изолянта. Время сушки TR 5008/00 — 4 часа.
Ключевые моменты
В качестве наполняющего грунта может использоваться Sayerlack PU0317/00. Грунт наносится в 2-3 слоя (в зависимости от сложности поры), мокрым по мокрому. Интервал между слоями 30-45 мин.
Использование полиэфирного грунта позволяет минимизировать усадку грунтового слоя, что обеспечивает стабильность блеска покрытия. При этом необходимо учитывать, что на светлых подложках ПЭ грунт будет «желтить».
Применение полиуретановых грунтов, отличающихся длительной усадкой, может привести к снижению уровня блеска после окончания процесса отделки.
Далее оставляем время для сушки полиэфирного грунта — 12 часов.
Затем шлифуем полиэфирный грунт абразивом Р320-Р400 с зерном карбида кремния.
Ключевые моменты
В качестве топ-слоя может использоваться один из следующих лаков:
Sayerlack TL0351/00 — высокоглянцевый акриловый лак, отличающийся очень высокой чистотой и прозрачностью, стойкий к пожелтению, хорошая тиксотропность. Это лак нового поколения, пришедший на смену TL0339/00 и TL0336/00.
Sayerlack TL0339/00 — высокоглянцевый акриловый лак, стоек к пожелтению. Показатели прозрачности и тиксотропности несколько ниже, чем у TL0351/00.
Sayerlack TL0345/00 — высокоглянцевый полиуретановый лак. Отличается от акриловых лаков более низкой стоимостью и самой высокой твердостью. Подходит для получения покрытия с высокой стойкостью к механическим воздействиям (напр. поверхности столов) или в случаях, когда необходимо быстрое высыхание продукта. Склонен к пожелтению.
При выборе лака необходимо учитывать, что при нанесении нежелтеющего акрилового лака на полиэфирный грунт систему нельзя считать оптимальной для светлых подложек из-за желтизны грунта.
Ключевые моменты
Продолжительность сушки зависит от типа лака и толщины покрытия — от 24 до 72 часов.После сушки шлифуем покрытие абразивами от Р800-1200 с зерном карбида кремния.

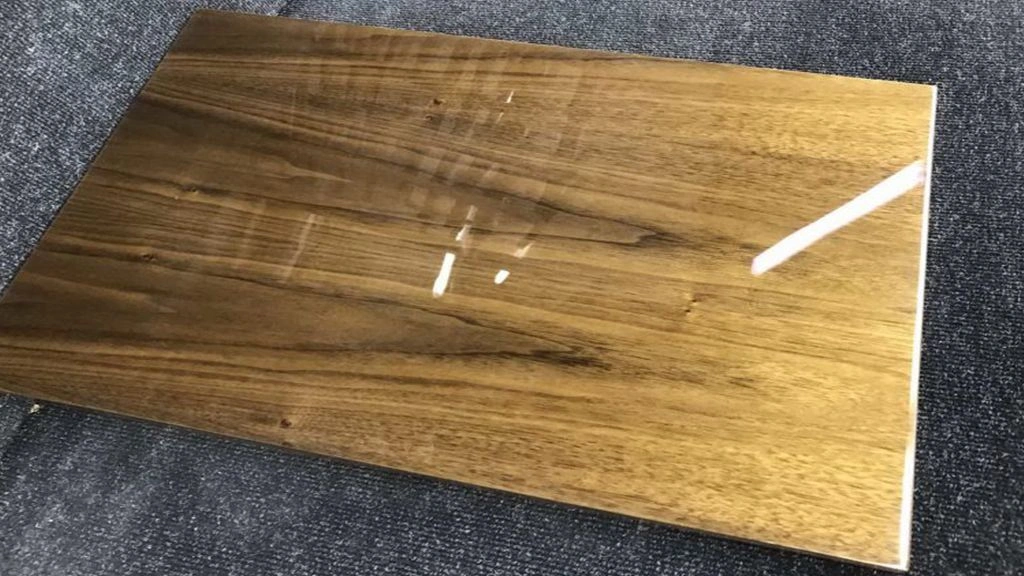

Затем полируем его.
- Комментарии
